EPT 80    STANDARD  SPROCKETS

齒  數
NO
OF
TEETH
節  徑
PITCH
DIA
Dp
外  徑
OUTSIDE
DIA
Do

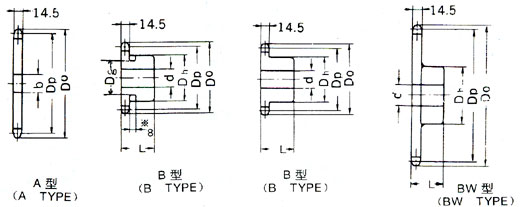

A    型
ATYPE
B    型
ATYPE
孔  徑
BORE:
d
概  略
重  量
APPROX
WT(kg)
材  質
MATERIAL
孔 徑
BORE:d
輪 殼
HUB
概  略
重  量
APPROX
WT(kg)
材  質
MATERIAL
最  小
MIN
最  大
MAX
直  徑
Dh
長  度
L
8 66.37 76 11 0.64

Q235A(SS41)
11 25.4 44.5 41.3 0.7
*
*






















35#(S35C)
9 74.27 85 11 0.54 11 35 58 45 0.8
10 82.19 93 17 0.58 17 32 52 45 0.9
11 90.16 102 17 0.62 17 38 60 45 1.2
12 98.14 110 17 0.75 17 42 67 45 1.5
13 106.14 118 17 0.87 17 48 77 45 1.9
14 114.15 127 17 1.02 17 48 77 45 2.0
15 122.17 135 20 1.20  20 60 93 45 2.6
16 130.20 143 20 1.35  20 60 93 45 2.8
17 138.23 151 20 1.54  20 60 93 45 3.0
18 146.27 159 20 1.75  20 60 93 45 3.2
19 154.32 167 20 1.95  20 60 93 45 3.4
20 162.37 176 20 2.15  20 60 93 45 3.6
21 170.42 184 20 2.41  20 60 93 50 3.8
22 178.48 192 20 2.63  20 65 93 50 4.8
23 486.54 200 20 2.90  20 65 93 50 5.1
24 194.60 208 20 3.20 20 65 93 50 5.4
25 202.66 216 20 3.45  20 65 93 50 5.6
26 210.72 224 20 3.70  20 65 93 50 5.9
27 218.79 233 20 3.96 20 65 93 50 6.1
28 226.86 241 20 4.26  20 65 93 50 6.5
29 234.93 249 20 4.65  20 65 93 50 6.8
30 243.00 257 20 5.00  20 65 97 50 7.1
31 251.07 265 20 5.30  20 65 97 50 7.5
32 259.14 273 20 5.60  20 65 97 50 7.8
33 267.21 281 20 6.00  20 65 97 50 8.2
34 275.29 289 20 6.40  20 65 97 50 8.5
35 283.36 297 20 6.85  20 65 97 50 8.9
36 291.43 306 20 7.20  20 70 97 50 10.1
37 299.51 314 20 7.40  20 70 97 50 10.5
38 307.58 322 20 8.00  20 70 97 50 10.9
40 323.74 338 20 9.00  20 70 117 50 11.8
41 331.81 346 20 9.42  20 80 117 50 12.5
Q235或 35#
(SS41 or S35C)
42 339.89 354 20 9.75 20 80 117 50 12.7
43 347.97 362 20 10.34  20 80 117 50 13.2
44 356.04 370 20 10.65  20 80 117 50 13.8
45 364.12 378 20 11.30  20 80 117 50 14.2
46 372.20 387 20 11.80  20 80 117 50 15.1
47 380.20 395 20 12.20  20 80 117 50 15.4
48 388.36 403 20 13.00 20 80 117 50 15.8
49 396.44 411 20 14.00  20 80 117 50 17.0
50 404.52 419 20 14.80 20 80 117 50 17.6
54 436.84 451 20 17.00 20 80 117 50 19.2
60 485.33 500 20 21.00  20 80 117 50 23.1
65 525.73 540 20 25.00  20 80 117 50 27.1
70 566.15 581 20 28.30  20 80 117 50 32.1
75 606.56 621 20 32.00  20 80 127 63 36.2
80 646.97 662 20 38.00  20 80 127 63 42.2
85 687.39 702 20 42.00  20 80 127 63
90 727.80 743 20 48.00  20 80 127 63

注:

  1. 表中陰影部份(即B型的8-40齒)的鏈輪的齒面進行高頻的淬火。
  2. 41齒以上的B型鏈輪如采用焊接結構的BW型,材質一般為Q235A(SS41),51齒以上的B型鏈輪 如不采用焊接結構的BW型,材質一般為35#(S35C)
  3. 注有*鏈輪的輪殼外徑有溝槽,溝槽的直徑Dg,8齒為36mm,9齒為44.60mm.

NOTE:

  1. Data in colored box(8-30teeth of B type) imply teeth hardening.
  2. B type sprockets over21 teeth, if use BW type of welding structure Usually with Q235A(SS41)material B type sprockets over 21 teeth, if do not use welding structure, usually with 35#(S35C) material.
  3. Sprocket marked with an asterisk (*) has a groove at the external. circumference of hub, groove di- ameter (Dg) are 8T=36.5mm,9T=44.60mm,
