HTD 8M皮帶長度

規 格
長 度(mm)
齒 數
416-8M
416.0
52
424-8M
424.0
53
480-8M
480.0
60
560-8M
560.0
70
600-8M
600.0
75
640-8M
640.0
80
680-8M
680.0
85
720-8M
720.0
90
760-8M
760.0
95
800-8M
800.0
100
840-8M
840.0
105
856-8M
856.0
107
880-8M
880.0
110
896-8M
896.0
112
920-8M
920.0
115
960-8M
960.0
120
1000-8M
1,000.0
125
1040-8M
1,040.0
130
1056-8M
1,056.0
132
1080-8M
1,080.0
135
1120-8M
1,120.0
140
1152-8M
1,152.0
144
1184-8M
1,184.0
148
1192-8M
1,192.0
149
1200-8M
1,200.0
150
1248-8M
1,248.0
156
1264-8M
1,264.0
158
1280-8M
1,280.0
160
1304-8M
1,304.0
163
1320-8M
1,320.0
165
1360-8M
1,360.0
170
1392-8M
1,392.0
174
1400-8M
1,400.0
175
1424-8M
1,424.0
178
1440-8M

1,440.0

180
1480-8M
1,480.0
185
1520-8M
1,520.0
190
1600-8M
1,600.0
200
1680-8M
1,680.0
210
1760-8M
1,760.0
220
1800-8M
1,800.0
225
1904-8M
1,904.0
238
1936-8M
1,936.0
242
2000-8M
2,000.0
250
2056-8M
2,056.0
257
2104-8M
2,104.0
263
2160-8M
2,160.0
270
2240-8M
2,240.0
280
2272-8M
2,272.0
284
2400-8M
2,400.0
300
2504-8M
2,504.0
313
2600-8M
2,600.0
325
2800-8M
2,800.0
350
3048-8M
3,048.0
381
3200-8M
3,200.0
400
3280-8M
3,280.0
410
3360-8M
3,360.0
420
3600-8M
3,600.0
450
3824-8M
3,824.0
478
4400-8M
4,400.0
550

規格
長度(mm)
齒數
440-S8M
440
55
480-S8M
480
60
560-S8M
560
70
600-S8M
600
75
632-S8M
632
79
★640-S8M
640
80
★656-S8M
656
82
688-S8M
688
86
★696-S8M
696
87
★712-S8M
712
89
720-S8M
720
90
★728-S8M
728
91
★736-S8M
736
92
760-S8M
760
95
★768-S8M
768
96
★784-S8M
784
98
★792-S8M
792
99
800-S8M
800
100
★824-S8M
824
103
848-S8M
848
106
864-S8M
864
108
880-S8M
880
110
★912-S8M
912
114
920-S8M
920
115
944-S8M
944
118
960-S8M
960
120
★984-S8M
984
123
★992-S8M
992
124
1000-S8M
1000
125
★1016-S8M
1016
127
1024-S8M
1024
128
1056-S8M
1056
132
★1064-S8M
1064
133
★1072-S8M
1072
134
1120-S8M
1120
140
★1136-S8M
1136
142
1160-S8M
1160
145
★1168-S8M
1168
146
★1176-S8M
1176
147
★1184-S8M
1184
148
1200-S8M
1200
150
★1208-S8M
1208
151
★1216-S8M
1216
152
★1240-S8M
1240
155
★1256-S8M
1256
157
★1264-S8M
1264
158
1280-S8M
1280
160
★1304-S8M
1304
163
1312-S8M
1312
164
★1352-S8M
1352
169
1400-S8M
1400
175
★1408-S8M
1408
176
1440-S8M
1440
180
1480-S8M
1480
185
1600-S8M
1600
200
1760-S8M
1760
220
★1776-S8M
1776
222
1800-S8M
1800
225
★1816-S8M
1816
227
1912-S8M
1912
239
2240-S8M
2240
280
2392-S8M
2390
299
2800-S8M
2800
350

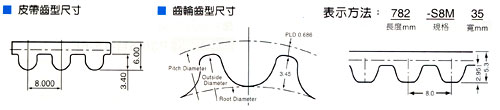

HTD 8M標準皮帶寬

皮帶寬(mm) 20.0
25.0 30.0 40.0 50.0 60.0 70.0 85.0
皮帶寬代號 20 25 30 40 50 60 70 85

齒輪節圓直徑 (PD)=P×N/π
齒輪外徑 (OD) =PD-2×PLD
P:皮帶齒距(mm)π=3.14159
N:皮帶齒輪齒數 8M•PLD:0.686mm
